Élever un mur en blocs de 15 cm d’épaisseur paraît simple, mais sa hauteur ne se décide pas au hasard. Charge supportée, exposition au vent, fondations, chaînages et règles de construction influencent directement sa stabilité. Jusqu’où peut-on monter sans fragiliser l’ouvrage ni compromettre la sécurité ? Cet article détaille les limites à connaître et les précautions indispensables selon le type de mur envisagé.

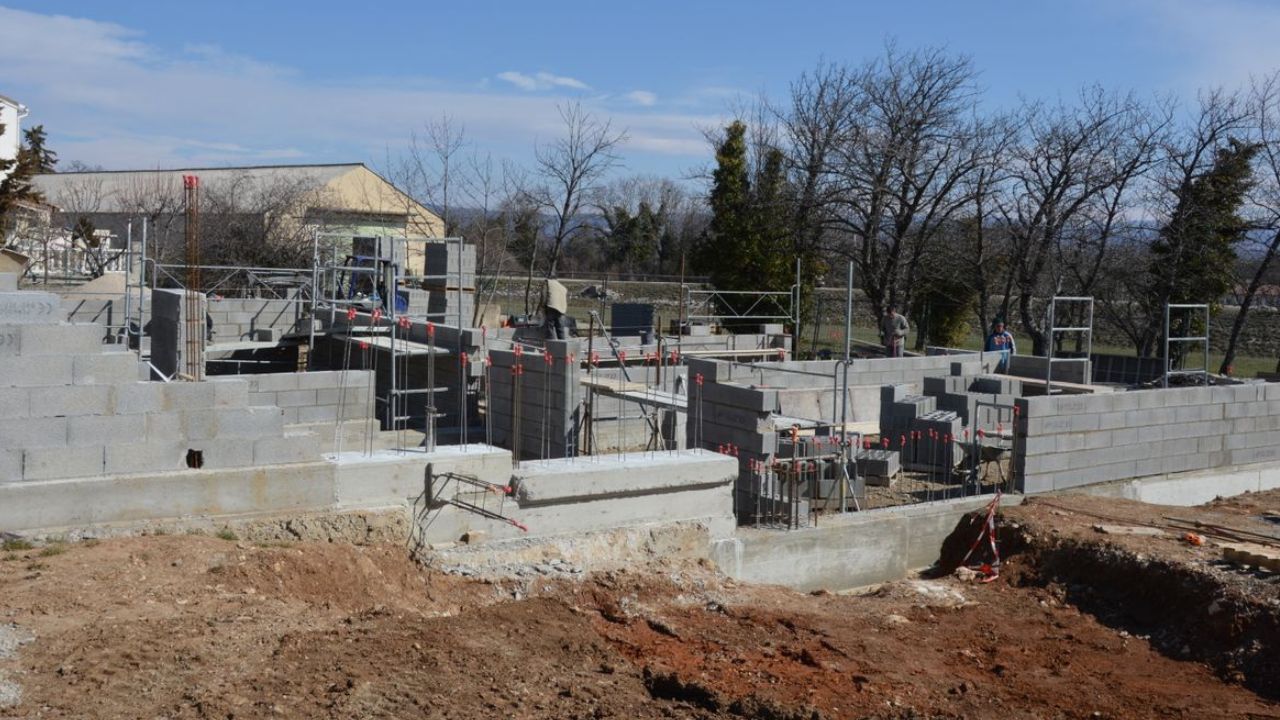

Quelle hauteur maximale pour un mur en parpaing ?
Il n’existe pas de hauteur maximale unique applicable à tous les murs en parpaing de 15 cm. La limite dépend de la fonction du mur, de sa longueur, de ses conditions d’appui, des charges qu’il reçoit, de son exposition au vent et des renforts prévus.
Pour un mur porteur principalement soumis à des charges verticales, les règles de calcul de la maçonnerie prennent notamment en compte son élancement, c’est-à-dire le rapport entre sa hauteur effective et son épaisseur. Dans le cadre du NF DTU 20.1, ce rapport est limité à 20 dans certaines configurations courantes.
Avec une épaisseur de 15 cm, un calcul très simplifié donne ainsi :
15 cm × 20 = 300 cm, soit 3 m de hauteur effective.
Cette valeur ne doit toutefois pas être interprétée comme une autorisation générale de construire systématiquement un mur de 3 m. La hauteur effective peut différer de la hauteur réelle selon la manière dont le mur est maintenu en tête, en pied et latéralement. Surtout, le mur doit également satisfaire aux vérifications de résistance et de stabilité.
Pour un mur de clôture indépendant, la situation est encore différente. Comme il ne bénéficie généralement pas de l’appui des planchers ou d’autres éléments du bâtiment, le vent peut devenir l’effort déterminant. Plus la clôture est haute et longue, plus les contraintes exercées à sa base et sur les poteaux augmentent. Des raidisseurs verticaux, un chaînage supérieur et des fondations adaptées deviennent alors indispensables.
En pratique, dès qu’un mur en blocs de 15 cm dépasse les dimensions habituelles d’une petite clôture ou doit reprendre des charges importantes, son dimensionnement mérite une vérification spécifique. Passer à des blocs de 20 cm d’épaisseur peut également être préférable pour certains ouvrages.
Parpaing 15x20x50 : quelles caractéristiques techniques ?
Le parpaing 15 × 20 × 50 cm est un bloc de béton dont les dimensions nominales sont généralement d’environ :
| Caractéristique | Valeur courante |
|---|---|
| Épaisseur | 15 cm |
| Hauteur | 20 cm |
| Longueur | 50 cm |
| Nombre approximatif par m² | 10 blocs |
| Matériau | Béton de granulats |
| Structure | Creuse ou pleine selon le produit |
Avec une hauteur d’environ 20 cm, il faut donc compter approximativement cinq rangées de blocs pour obtenir un mètre de mur, hors variation liée à l’épaisseur des joints.
La résistance mécanique n’est en revanche pas déterminée par les seules dimensions du bloc. Deux parpaings de 15 × 20 × 50 cm peuvent appartenir à des classes de résistance différentes. Les blocs destinés à une maçonnerie porteuse doivent donc être choisis en fonction des charges prévues et conformément aux prescriptions du fabricant.
L’épaisseur de 15 cm représente par ailleurs une dimension relativement faible pour une maçonnerie structurelle. Les règles professionnelles admettent certaines maçonneries porteuses à partir de cette épaisseur, mais cela ne signifie pas qu’un bloc de 15 cm convient à toutes les façades ou à toutes les configurations constructives.
Pour certains murs extérieurs, des exigences relatives à l’étanchéité et à l’exposition peuvent notamment conduire à retenir une épaisseur supérieure.
Quelle résistance offre un mur de 15 cm ?
La résistance d’un mur ne correspond pas simplement à la résistance à l’écrasement d’un parpaing isolé. Elle résulte de l’ensemble constitué par les blocs, le mortier, les joints, les chaînages et les éventuels éléments en béton armé.
Il faut également distinguer plusieurs types d’efforts.
Un mur vertical correctement construit supporte relativement bien les efforts de compression, c’est-à-dire les charges qui s’exercent du haut vers le bas. En revanche, une maçonnerie non armée est beaucoup moins performante lorsqu’elle est sollicitée en flexion ou en traction.
C’est notamment ce qui explique la vulnérabilité des murs de clôture face au vent. Une rafale exerce une pression perpendiculaire à toute la surface du mur. Lorsque la hauteur augmente, le bras de levier augmente également et les contraintes au niveau de la fondation deviennent beaucoup plus importantes.
La stabilité dépend donc notamment :
- de la hauteur et de la longueur du mur ;
- de la classe de résistance des blocs ;
- de la qualité du mortier et des joints ;
- des charges verticales reprises ;
- de la présence de poteaux ou de murs perpendiculaires ;
- des chaînages horizontaux et verticaux ;
- de la qualité des fondations ;
- de l’exposition au vent.
Un mur de 15 cm correctement contreventé dans un bâtiment n’a ainsi rien de comparable, du point de vue structurel, avec un mur de clôture de même épaisseur laissé libre sur plusieurs mètres.
Quels facteurs limitent la hauteur d’un mur ?
L’épaisseur du parpaing n’est qu’un des paramètres qui déterminent la hauteur admissible. Plusieurs phénomènes doivent être pris en compte simultanément.
L’élancement du mur
Plus un mur est haut par rapport à son épaisseur, plus il devient sensible au flambement et aux déformations transversales.
Une paroi de 15 cm d’épaisseur devient donc plus délicate à stabiliser à mesure que sa hauteur augmente. Les conditions d’appui sont essentielles : un mur maintenu par une structure en partie haute, en partie basse et sur ses côtés possède un comportement très différent d’un mur libre.
La longueur entre deux raidisseurs
Un mur très long sans retour, poteau ou refend intermédiaire forme une grande surface exposée aux efforts horizontaux.
Réduire la distance entre les éléments raidisseurs permet de limiter les sollicitations et les déformations. C’est pourquoi les murs de clôture importants sont généralement divisés en plusieurs panneaux par des poteaux raidisseurs en béton armé.
Le vent
L’exposition au vent est souvent déterminante pour les ouvrages extérieurs.
La pression exercée dépend notamment de la région, de la topographie et de l’environnement immédiat. Une clôture située dans une zone ouverte ou exposée peut subir des efforts beaucoup plus importants qu’un mur protégé par des bâtiments environnants.
Augmenter la hauteur accroît également la surface frappée par le vent. Une modification apparemment modeste de la hauteur peut donc avoir des conséquences importantes sur la stabilité.
Les charges reprises par le mur
Un simple mur de séparation et un mur qui supporte un plancher, une toiture ou plusieurs niveaux ne répondent pas aux mêmes exigences.
Dans une construction porteuse, il faut contrôler la résistance en compression de la maçonnerie, mais également l’excentricité des charges et les effets liés à l’élancement.
La nature du terrain
Même un mur parfaitement dimensionné peut se fissurer si sa fondation se tasse ou se déforme.
Un sol argileux, remblayé, très meuble ou présentant une portance hétérogène demande davantage de précautions. Pour un ouvrage important, l’étude du sol permet de choisir un système de fondation cohérent avec les contraintes du terrain.
Faut-il renforcer un mur en parpaings creux ?
Oui, dès que les dimensions ou les sollicitations deviennent importantes, les blocs seuls ne suffisent généralement pas à assurer la stabilité de l’ensemble.
Les renforts servent principalement à transmettre les efforts et à maintenir la maçonnerie.
Les chaînages verticaux
Les chaînages verticaux sont généralement réalisés à l’aide de blocs spécialement prévus à cet effet, dans lesquels sont placées des armatures avant remplissage avec du béton.
Ils peuvent notamment être nécessaires :
- aux extrémités du mur ;
- dans les angles ;
- au droit de certaines intersections ;
- autour des ouvertures ;
- à intervalles réguliers sur un long mur.
Sur une clôture, ils prennent souvent la forme de poteaux raidisseurs reliés directement aux fondations.
Les chaînages horizontaux
Un chaînage horizontal permet de solidariser la partie supérieure de la maçonnerie. Selon la configuration de l’ouvrage, d’autres chaînages peuvent également être nécessaires.
Le principe consiste à créer une structure cohérente dans laquelle les différents panneaux de maçonnerie travaillent avec les éléments en béton armé plutôt que de manière totalement indépendante.
Le ferraillage doit rester continu
Une erreur fréquente consiste à traiter séparément la semelle, les poteaux et le chaînage supérieur.
Pour qu’un renforcement soit réellement efficace, les armatures doivent être correctement dimensionnées, positionnées, ancrées et reliées entre elles selon les règles de construction applicables.
Remplir quelques alvéoles de béton sans véritable continuité des armatures ne transforme donc pas automatiquement un mur fragile en ouvrage correctement renforcé.
Quelle fondation prévoir pour un mur haut ?
Plus le mur est haut, plus la fondation devient importante. Elle doit reprendre à la fois le poids de la maçonnerie et les moments provoqués par les efforts horizontaux, notamment le vent.
Une semelle filante en béton armé est couramment utilisée sous les murs en parpaings. Ses dimensions ne peuvent cependant pas être choisies uniquement à partir de l’épaisseur du bloc.
La largeur, l’épaisseur et le ferraillage de la fondation dépendent notamment :
- de la hauteur du mur ;
- de son poids ;
- de sa longueur ;
- de la distance entre les poteaux raidisseurs ;
- de la résistance du sol ;
- de l’exposition au vent ;
- des armatures verticales à reprendre.
La fondation doit reposer sur un sol suffisamment stable et homogène. Il faut également prendre en considération les mouvements possibles du terrain et, selon la situation géographique, les dispositions nécessaires vis-à-vis du gel.
Pour une petite clôture courante, une fondation standard correctement exécutée peut suffire. En revanche, il serait risqué de donner une largeur ou une profondeur universelle pour un mur haut : les dimensions nécessaires peuvent varier fortement d’un terrain à l’autre.
Lorsque la hauteur devient importante, que le terrain est médiocre ou que le mur se trouve dans une zone fortement exposée, le dimensionnement de la fondation et du ferraillage doit être établi spécifiquement.
Quelles règles respecter pour construire en sécurité ?
Pour une construction en France, la réalisation d’un mur en blocs de béton doit respecter les règles de l’art applicables aux ouvrages de maçonnerie, notamment celles du NF DTU 20.1, ainsi que les règles de calcul structurel correspondantes lorsque le mur joue un rôle porteur.
Il faut notamment veiller à la qualité des blocs et du mortier, au croisement des joints, à la verticalité de la maçonnerie, à la réalisation correcte des chaînages et à leur liaison avec les fondations.
La réglementation d’urbanisme constitue un autre sujet, distinct de la résistance mécanique du mur. Une clôture parfaitement stable peut malgré tout être interdite à la hauteur envisagée par les règles locales.
Le plan local d’urbanisme (PLU) peut imposer une hauteur maximale, un aspect particulier, certains matériaux ou des conditions d’implantation. Dans certaines communes ou certains secteurs protégés, une déclaration préalable peut également être nécessaire. Il convient donc de consulter les règles applicables auprès de la mairie avant les travaux.
En définitive, 3 m ne constitue pas une hauteur maximale universelle pour un mur de 15 cm, mais seulement un ordre de grandeur que l’on peut retrouver à partir de certains critères d’élancement pour une configuration structurelle donnée. Un mur extérieur libre, notamment une clôture, doit également être vérifié vis-à-vis du vent, des raidisseurs et des fondations.
Pour un ouvrage haut, fortement exposé, porteur ou présentant de grandes longueurs sans appui, le recours à un professionnel capable de dimensionner la maçonnerie et ses éléments en béton armé reste la solution la plus sûre.
